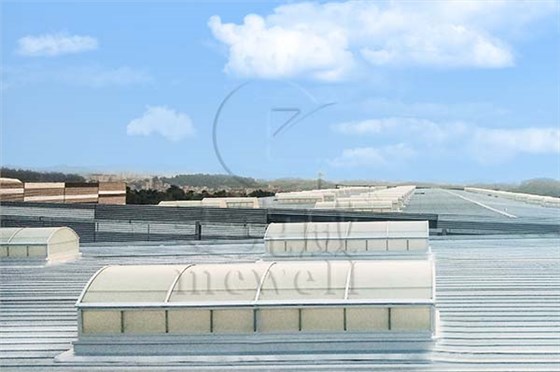

關于圓拱型電動采光排煙天窗的拱高問題，可參考目前市場上主流國標圖集中的窗體高度參數，如11CJ33圖集、21J621-1圖集、18J621-3圖集、09J621-3圖集和18CJ87-1圖集等。下面將以麥克威主編的11CJ33圖集為例，說明圓拱電動排煙天窗的拱高問題。

C3CT圓拱形通風天窗（側開式）的窗體高度在1100mm-1714mm，MC3CT圓拱形通風排煙采光天窗（側開式）窗體高度在1830mm-4350mm，C3ST圓拱頂開排煙天窗窗體高度在330mm-460mm。
