麥克威通風參編的18J621-3圖集是對原圖集05J621-3《通風天窗》圖集的修編，18J621-3圖集修改成了05J621-3《通風天窗》圖集的天窗產品，并且根據GB51251消防新規的相關規定，更新了通風天窗的相關數據，麥克威天窗參編的18J621-3《通風天窗安裝與選用》圖集內容包括弧線(折線)型（包括電動采光排煙天窗）和薄型兩大類共10種型號的通風天窗及通風帽的選用與安裝。新增加了電動采光天窗、智能薄型天窗等內容，圖集內容豐富、品種多樣、構造詳細、實用性強。

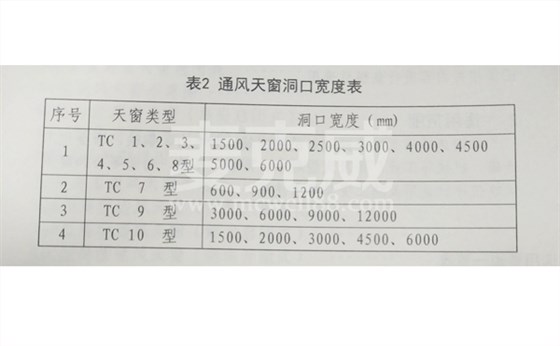

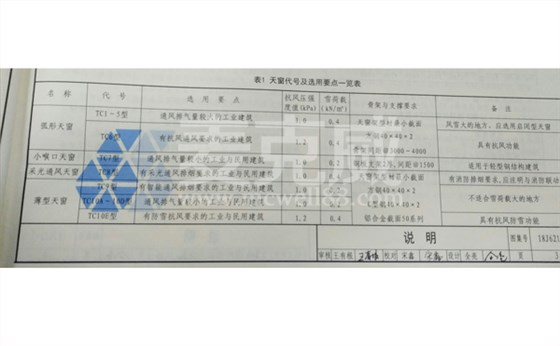

一、通風天窗洞口寬度

18J621-3通風天窗類型為TC1型、TC2型、TC3型、TC4型、TC5型、TC6型、TC8型洞口寬度(mm)為1500、2000、2500. 3000、4000、4500、5000、6000

18J621-3通風天窗類型為TC7型洞口寬度(mm)為600、900、1200

18J621-3通風天窗類型為TC9型洞口寬度(mm)為3000、6000、9000、12000

18J621-3通風天窗類型為TC10型洞口寬度(mm)為1500、2000、3000、4500、6000

18J621-3通風天窗類型壓型鋼板、夾辛板、現澆鋼筋混泥土屋面，洞口長度為3000 × N、4ooo × N (n為模數的倍數)。

18J621-3通風天窗類型預應力鋼筋混凝土屋，洞口長度為6000 × N (n為模數的倍數)。

18J621-3通風天窗按功能分為開敞式通風天窗與啟閉式通風天窗兩種類型，選用時需注明開敞式代號為A，啟閉式代號為B(啟閉式為電動)；18J621-3通風天窗采用鋼結構、天窗架、天溝、落水管、泛水板均為鍍鋅材料，其鍍鋅量歹1508/m'。如有防腐蝕要求，也可采用鋁合金或不銹鋼材料，需要提前和麥克威天窗銷售經理說明。18J621-3通風天窗按位置分為屋脊通風天窗和橫向通風天窗，屋脊天窗位于屋脊處按縱向布置橫向天窗垂直于屋脊方向布置，選用時也需要提前和麥克威天窗銷售經理說明。更多關于18J621-3圖集的資訊，敬請訪問麥克威通風網站（www.cq114.com.cn）或者咨詢028-82630900。
