一、弧形天窗

TC1-7型為弧形天窗，主要由外護板、天窗架、擋雨板、排水槽、閥板、啟閉機構、泛水板等組成，可根據項目實際情況設置為開敞式和啟閉式，啟閉式需配置電動閥板，并可設置為消防聯動通風天窗。

18J621-3通風天窗圖集介紹了1型、3型、4型、5型通風天窗（開敞式屋脊天窗/啟閉式屋脊天窗）、2型通風天窗（啟閉式橫向天窗/啟閉式屋脊天窗）、6型通風天窗（智能啟閉式橫向天窗）、7A-7B型通風天窗（弧形啟閉式）、7C-7D型通風天窗（菱形啟閉式）。

二、電動采光天窗

TC8型電動采光天窗是18J621-3圖集中的新增天窗型號，主要由窗體、弧形骨架、弧形采光頂、窗扇、收邊件等結構組成，啟閉窗扇設置在側立面，具有單層、雙層、四層側開三種形式。

三、薄型天窗

TC9-10型為薄型天窗，主要有外護板、骨架、防雨板、電動閥板、泛水板等結構組成，窗體高度較矮，抗風性能好。

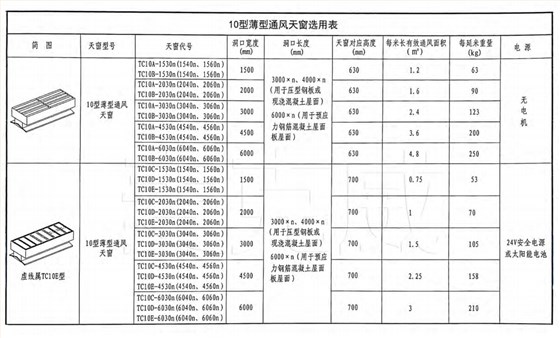

TC9型天窗包括9A-9B型智能薄型天窗、9C型智能上懸通風窗，TC10型天窗包括10A型薄型通風天窗（并列風道啟閉式）、10B型薄型通風天窗（蝶式啟閉式）、10C型薄型通風天窗（側向開敞式）、10D型薄型通風天窗（側向啟閉式）、10E型薄型通風天窗（防雪啟閉式）。

以上就是18J621-3通風天窗圖集的主要窗型介紹，麥克威提供選型支持、深化設計支持、技術支持、報價支持等服務，歡迎咨詢！
