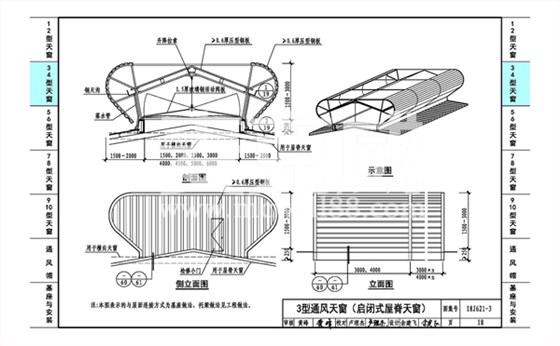

麥克威天窗參編的18J621-3《通風天窗》圖集內容包括弧線(折線)型（包括電動采光排煙天窗）和薄型兩大類共10種型號的通風天窗及通風帽的選用與安裝。

18J621-3圖集是對原圖集05J621-3《通風天窗》圖集的修編，18J621-3圖集在老版本基礎上升級了05J621-3《通風天窗》圖集的天窗產品，并且根據GB51251消防新規的相關規定，更新了通風天窗的相關數據，新增加了電動采光天窗、智能薄型天窗等內容。圖集內容豐富、品種多樣、構造詳細、實用性強，供建筑設計選用及施工安裝參考使用。

一、麥克威弧線型通風天窗是利用室內外溫度差所形成的熱壓及風力作用用所造成的風壓來實現自然通風換氣的一種通風裝置。 麥克威弧線型通風天窗主要由外圍護板、天窗架、擋雨板、 排水槽、閥板、啟閉機構、泛水板等組成。麥克威弧線型通風天窗具有結構重量輕、外型美觀、通風效率高、具有一定的防雨、防雪和避風性能、安裝方便等特點。

二、麥克威薄型通風天窗具有結構緊湊用鋼量低的優點，是重力自流，強力散熱通風裝置。其特點是外型高度低、風阻力小、防雨性能好模塊化單元組合、可以方便地連續組裝。

三、通風帽利用風力推動葉片旋轉，達到通風換氣的效果。其特點是結構輕巧，安裝方便，通風帽有兩種：一是渦輪通風帽，無動刀通過室內外溫差自轉進風，通風排氣：二是軸流通風帽， 通過電驅動，進行強排風。

四、麥克威通風天窗與麥克威薄型天窗的工作原理示意見下圖:

通風天窗廠家——四川麥克威通風設備有限公司是18J621-3《通風天窗》圖集的參編單位，同時四川麥克威也是國標圖集11CJ33《通風采光天窗》主編單位，09J621-2《電動采光排煙天窗》圖集參編單位，四川麥克威雄厚的綜合實力決定了在國內天窗行業里長期保持前幾名，選擇通風天窗就選四川麥克威，有實力，有服務，有售后維護，安全放心。更多關于18J621-3《通風天窗》圖集的信息歡迎訪問麥克威通風網站(www.cq114.com.cn)或者撥打麥克威通風客服熱線：028-82630900。
