11CJ33通風采光天窗圖集是工業與民用建筑屋面通風采光系統的重要參考依據，其中流線型天窗是圖集重點介紹的通風天窗之一。本文將重點解析其布置方式與結構特點。

一、布置方式

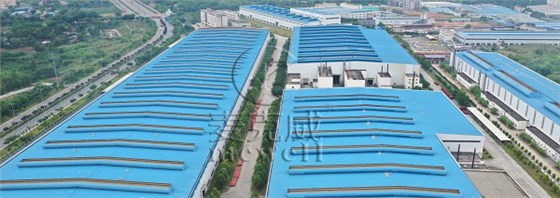

11cj33通風采光天窗圖集流線型天窗分為橫向（H型）和縱向（Z型）兩種布置形式。橫向天窗垂直于屋脊方向，即順坡布置，可實現均勻通風換氣、自然采光；縱向天窗沿屋脊或平行屋脊布置，可實現大面積的通風散熱、消防排煙。兩種方式可根據建筑內部生產活動、建筑結構、氣候條件及通風需求靈活選擇。

二、結構特點

流線型天窗分為啟閉式（帶閥板）和開敞式（無閥板）。啟閉式天窗可通過電動（D型）、手動（S型）或消防聯動（X型）控制閥板啟閉，兼顧通風與防雨需求；開敞式天窗（K型）則適用于常年需要通風的環境，結構更簡潔。

流線型天窗（MCW4壓桿式、MCW5暗扣式）采用圓弧形或流線型輪廓，體積較大，通風量大。MCW4型壓桿式通風天窗的防雨板和導流板采用壓桿固定，MCW5型暗扣式通風天窗的防雨板和導流板則采用暗扣式固定，都避免直接在防雨板和導流板上直接鉆孔造成的漏水問題，增強防水性能。
