09j621-2是設計電動采光排煙天窗的常用參考國標圖集，內含三角型排煙天窗、一字型電動排煙天窗、圓拱形通風排煙采光天窗、避風型電動采光排煙天窗和側開型圓拱形通風天窗五個窗型。今天麥克威小編詳細介紹09j621-2電動采光排煙天窗圖集中第一種窗型的材料與性能。

國標圖集09j621-2電動采光排煙天窗建議三角型電動排煙天窗的窗扇框采用專用鋁合金型材，厚度至少在1.4mm以上，該型材硬度HV≥58，抗拉強度為160N/mm２，屈服強度為110N/mm２。

三角形采光天窗的窗扇采光材料可選擇夾層玻璃、中空安全玻璃、聚碳酸酯采光板（PC中空陽光板）、玻璃纖維聚酯采光板（FRP采光板），在設計選用時應注明采光材料類型。

在該國標圖集中建議三角形天窗的密封材料采用耐低溫的三元乙丙橡膠條。為保障其防雨性能、抗風性能、保溫性能和采光性能，三角型消防排煙天窗設計、制作應滿足《建筑外窗氣密、水密、抗風壓性能分級及檢測方法》GB/T7106-2008、《建筑外窗保溫性能分級及檢測方法》GB/T8484-2008、《建筑外窗采光性能分級及檢測方法》

GB/T11976-2002。

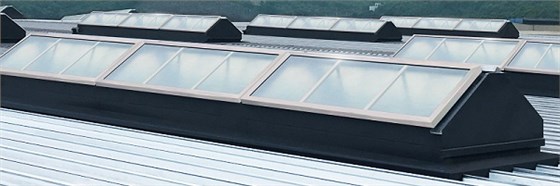

三角型采光排煙天窗有兩種構成形式，單體式及連體式，兩者均適用于平時以自然采光為主，必要時才開啟排煙的屋面天窗。

綜上所述，09j621-2電動采光排煙天窗圖集中的三角形天窗窗扇可選材料多，采光性能好，同時具有優異的防雨性能和排煙性能。
